一、HTD-T3系列全封閉雙交換臺數控光纖激光切割機的工作原理及應用范圍介紹：
工作原理：
上料與交換：設備配備雙交換工作臺，當一個工作臺處于上料狀態時，操作人員將待加工的板材放置在工作臺上，并進行必要的固定和定位操作。另一個工作臺則處于切割工作狀態。當一個工作臺完成上料后，通過交換機構快速將已上料的工作臺與正在切割的工作臺進行位置交換，保證切割工作的連續性。
激光發生與傳輸：數控系統控制光纖激光發生器產生高能量密度的激光束。激光束通過光纖傳輸至切割頭，在切割頭中，激光束被聚焦透鏡聚焦，形成極小的光斑，從而在板材表面產生極高的能量密度。
切割過程：切割頭根據數控系統生成的切割路徑在板材上進行移動。輔助氣體（如氧氣、氮氣等）通過切割頭噴出，與激光作用下熔化或汽化的板材材料發生反應，將熔化或汽化的材料吹離切割區域，實現板材的切割。同時，數控系統精確控制切割頭與板材表面的距離，確保切割質量。
切割參數控制：操作人員根據板材的材質、厚度等因素，在數控系統中設置合適的激光功率、切割速度、輔助氣體壓力等切割參數。數控系統根據這些參數精確控制激光發生器、切割頭和輔助氣體系統的工作，以達到最佳的切割效果。
***選配煙塵處理：全封閉結構配備高效的煙塵處理系統，在切割過程中，產生的煙塵和廢氣被收集并通過過濾裝置進行凈化處理，確保工作環境的清潔和操作人員的健康。
應用范圍：
機械制造行業：用于切割各種機械零部件，如齒輪、法蘭、支架等。可以切割不同形狀和尺寸的零件，滿足機械制造對高精度和高效率的要求。
汽車制造行業：可切割汽車車身結構件、零部件等，如車架縱梁、橫梁、車門防撞梁、發動機零部件等。激光切割能夠保證車身結構件的精度和質量，提高汽車的安全性和性能。
航空航天行業：適用于切割航空航天領域的高精度零部件，如飛機機身框架、發動機部件等。能夠滿足航空航天對材料加工精度和表面質量的嚴格要求。
電氣設備制造行業：用于切割電氣設備的外殼、電路板等部件。可以實現復雜圖形的切割，滿足電氣設備對零部件加工精度和外觀的要求。
廚具制造行業：可切割不銹鋼等材質的廚具零部件，如鍋具、水槽等。激光切割能夠保證廚具的切割精度和表面質量，提高廚具的美觀度和實用性。
廣告標識制作行業：用于切割各種廣告標識，如金屬字、廣告牌等。可以切割出各種復雜的圖形和文字，滿足廣告標識制作對個性化和高精度的需求。
建筑裝飾行業：可切割建筑裝飾材料，如不銹鋼裝飾板、鋁合金型材等。能夠實現各種形狀和圖案的切割，為建筑裝飾提供多樣化的設計選擇。
二、HTD-T3系列全封閉雙交換臺數控光纖激光切割機具有多方面優勢，以下是詳細介紹：

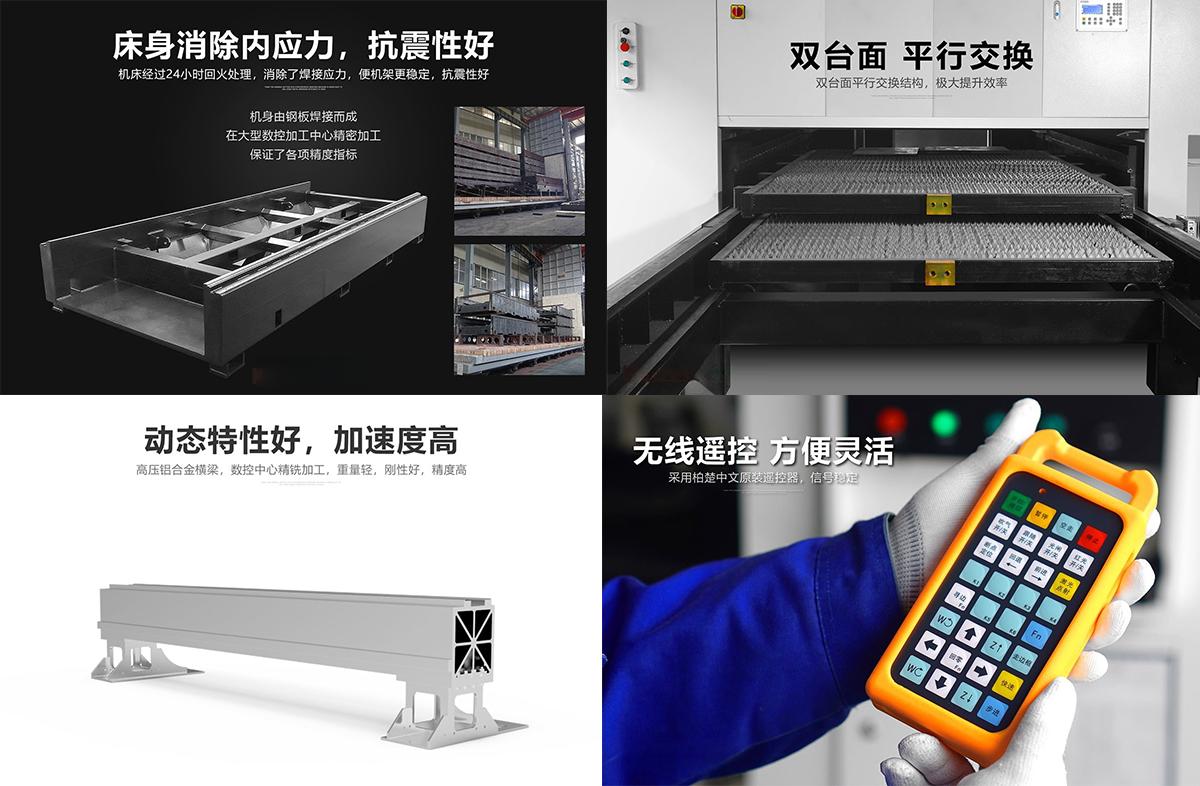

加工效率高：雙交換臺設計允許在一個工作臺進行切割加工時，另一個工作臺同步進行上下料操作。當一個工作臺完成加工后，可快速切換到已準備好的另一個工作臺繼續切割，極大地減少了輔助時間，實現連續作業，大幅提高了整體加工效率。例如，在批量生產零件時，交換臺的快速切換能使設備不停機地持續加工，有效縮短了生產周期。
安全性強：全封閉結構可有效防止激光對操作人員的傷害，同時能減少激光切割過程中產生的火花、煙霧及噪音對工作環境的影響。封閉式的設計還能避免外界因素干擾切割過程，保證切割質量穩定。比如，切割金屬時產生的有害煙霧被封閉空間收集處理，減少了對車間空氣質量的污染，保護了工人健康。
切割精度高：數控系統能精確控制激光頭的運動軌跡和切割參數，實現高精度切割。全封閉環境可減少外界因素（如溫度、濕度、灰塵等）對切割精度的影響，保證切割精度的一致性。即使長時間連續切割，也能保持較高的加工精度。例如，在切割精細的電子零件時，能達到極小的切割誤差。
加工穩定性好：全封閉雙交換臺數控光纖激光切割機配備先進的冷卻系統、穩定的光路系統和高精度的傳動機構。這些組件協同工作，確保設備在長時間運行過程中保持穩定性能，減少故障發生概率。例如，冷卻系統能及時帶走激光發生器和切割頭產生的熱量，保證設備正常運行。
操作簡便：通常配備人性化的操作界面，操作人員可通過數控系統方便地設置切割參數、導入切割圖形等。設備的自動化程度高，降低了對操作人員的技能要求，提高了操作的便捷性和效率。例如，新員工經過簡單培訓就能快速上手操作設備。
材料適應性廣：可以切割多種金屬材料，如不銹鋼、碳鋼、鋁合金、銅等，還能切割不同厚度的板材，滿足不同行業的加工需求。無論是薄板的精細切割還是厚板的高效切割，都能取得良好的切割效果。比如，在汽車制造行業可切割車身結構件，在廚具生產中可切割不銹鋼板材。
環保節能：相比傳統切割方式，光纖激光切割能量利用率高，減少了能源消耗。全封閉結構配合有效的煙霧處理系統，能對切割過程中產生的煙霧和廢料進行收集處理，減少環境污染，符合環保要求。例如，煙霧處理系統可過濾煙霧中的有害物質，使排放達到環保標準
三、HTD-T3系列全封閉雙交換臺數控光纖激光切割機所配光纖激光器的特點
1、卓越的光束質量：聚焦光斑更小，切割線條更精細，工作效率更高，加工質量更好；
2、較高的切割速度：是同等功率CO2激光切割機的2倍；
3、較高的穩定性：采用IPG光纖激光器或銳科光纖激光器，性能穩定，關鍵部件使用壽命可達10萬小時；
4、較高的電光轉換效率：光纖激光切割機比CO2激光切割機電光轉換效率高3倍，節能環保；
5、較低的使用成本：整機耗電量僅為同類CO2激光切割機的20-30%；
6、較低的維護成本：無激光器工作氣體；光纖傳輸，無需反射鏡片；可節約大量維護成本；
7、產品操作維護方便：光纖傳輸，無需調整光路；
8、強的柔性導光效果：體積小巧，結構緊湊，易于柔性加工要求。
四、 HTD-T3系列全封閉雙交換臺數控光纖激光切割機樣品效果圖（Sample effect diagram of the HTD-T3 series fully enclosed double-exchange table CNC fiber laser cutting machine）：
五、HTD-T3系列全封閉雙交換臺數控光纖激光切割機技術優勢：

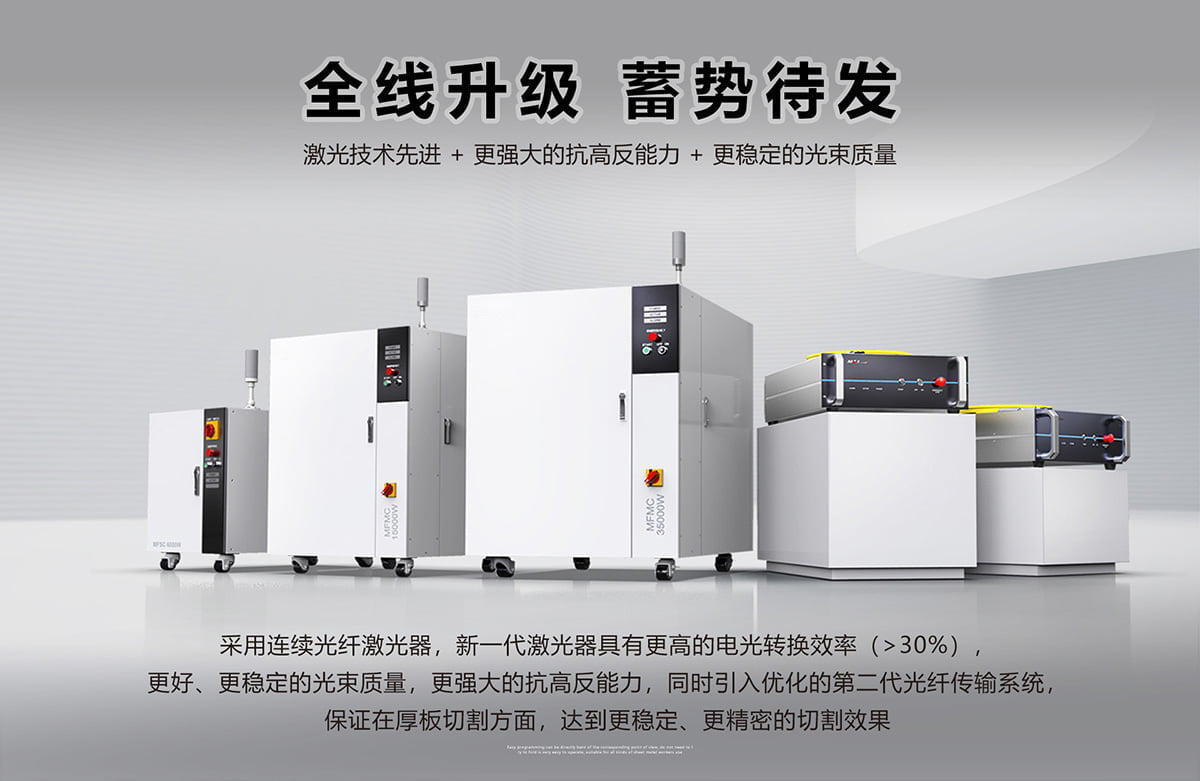

1、采用IPG光纖激光器或銳科光纖激光器和激光電源
IPG光纖激光器或銳科光纖激光器，模塊化和冗余設計；體積小巧，重量輕，便于移動；易于集成，其性能穩定、產品整體質量得到安全保障。
（圖片僅供參考，以實物為準 The picture is for reference only. The actual product shall prevail.)
2、 光纖激光器的主要特點
1) 光纖激光器電－光轉化效率高，轉換效率達30%以上，可大幅度節約工作時的耗電，節省運行成本，達到較高的生產效率；
2) 激光器運行時僅僅需要電能，不需要產生激光的額外氣體，具有較低的運行和維護費用；
3) 光纖激光器采用半導體模塊化和冗余設計，諧振腔內無光學鏡片，不需要啟動時間，具有免調節、免維護、高穩定性的優點，降低了配件成本和維護的時間，這是 傳統激光器無法比擬的；
4) 光纖激光器的輸出波長為1.06微米，是CO2波長的1/10，輸出的光束質量好，功率密度高，有利于金屬材料的吸收，具有卓越的切割、焊接能力，使加工的費用降低;
5) 整機光路由光纖傳輸，不需要復雜的反射鏡等導光系統，光路簡單，結構穩定，外光路免維護；
6) 光通過光纖導出，使機械系統的設計變得非常簡單，非常容易與機器人或多維工作臺集成；
7) 激光器加上光閘后可以一器多機，通過光纖分光，分成多路多臺同時工作，易于擴展功能，升級方便、簡單；
8) 光纖激光器體積小，重量輕，工作位置可移動，占地面積小；

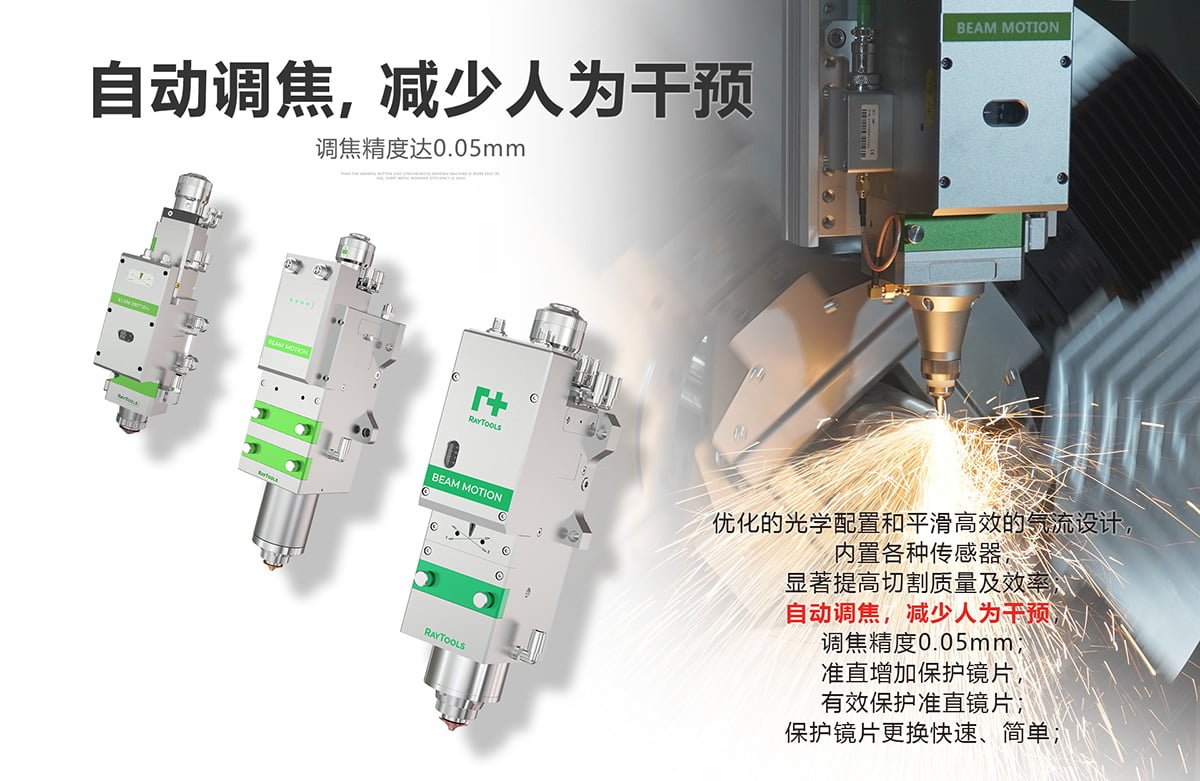

3、采用自動變焦激光頭
1)焦點可自動調節，適用多種焦距；
2)電容式傳感、全自動隨動系統；
3)采用復合鏡片、內置水冷結構；
4)準直和聚焦組件的雙水冷恒溫保證；
5)采用抽屜式鏡座，更換保護鏡片快速； 平滑高效氣流設計；
6)適配各種光纖激光器；
7)短、長焦距通用，可實現薄或厚板良好的切割效果；
8)全部配備準直保護鏡，更好的防護準直鏡；
9)QBH圓周位置可調，保證每臺QBH紅點朝外，方便光纖頭的插拔；焦點位置可視窗口，確保輸入焦點與輸出焦點準確一致；
六、HTD-T3系列全封閉雙交換臺數控光纖激光切割機技術參數表：
| 設備型號 | HTD-T3-3015 | HTD-T3-4015 | HTD-T3-4020 | HTD-T3-6015 | HTD-T3-6020 | HTD-T3-6025 |
| 加工范圍長*寬 | 3000*1500mm | 4000*1500mm | 4000*2000mm | 6000*1500mm | 6000*2000mm | 6000*2500mm |
| X軸行程 | 1505mm | 1505mm | 2010mm | 1505mm | 2010mm | 2510mm |
| Y軸行程 | 3010mm | 4010mm | 4010mm | 6010mm | 6010mm | 6100mm |
| Z軸行程 | 300mm | 300mm | 300mm | 300mm | 300mm | 300mm |
| X/Y定位精度 | ±0.05mm | ±0.05mm | ±0.05mm | ±0.05mm | ±0.05mm | ±0.05mm |
| X/Y重復定位精度 | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm |
| X/Y最大加速度 | 1.0-1.5G | 1.0-1.5G | 1.0-1.5G | 1.0-1.5G | 1.0-1.5G | 1.0-1.5G |
| 高度調節 | 平面自動跟蹤 | 平面自動跟蹤 | 平面自動跟蹤 | 平面自動跟蹤 | 平面自動跟蹤 | 平面自動跟蹤 |
| 最小線寬 | 0.15mm | 0.15mm | 0.15mm | 0.15mm | 0.15mm | 0.15mm |
| 工作臺最大載重 | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm |
| 最大運行速度 | 600KG | 650KG | 650KG | 700KG | 700KG | 750KG |
| 傳動系統 | 龍門雙驅 | 龍門雙驅 | 龍門雙驅 | 龍門雙驅 | 龍門雙驅 | 龍門雙驅 |
| 數控系統 | CypCut | CypCut | CypCut | CypCut | CypCut | CypCut |
| 激光器功率 | 1000W-30000W | 1000W-30000W | 1000W-30000W | 1000W-30000W | 1000W-30000W | 1000W-30000W |
| 外形尺寸（長*寬*高） | 8500*3300*2200（mm) | 11600*3300*2200（mm) | 11600*3800*12200（mm) | 14700*3300*2300（mm) | 14700*3800*2300（mm) | 14700*420*2300（mm) |
備注：本資料所列數據為參考數據，如與機床實際數據不符，應以機床實際數據為準，
以上參數如有變動，恕不另行通知，本公司保留對此資料的最終解釋權！
