數控閘式剪板機的工作原理是通過數控系統控制各個部件協同工作，實現對板材的精確剪切。以下是其具體工作原理：

數控系統控制：操作人員在E21S或DAC-360T數控系統的操作界面上輸入剪切參數，如板材厚度、長度、剪切角度等。E21S或DAC-360T數控系統根據這些輸入的參數，精確計算出剪切過程中各個動作的執行順序和時間，然后向各個部件的驅動裝置發送指令。 送料裝置：送料裝置通常由伺服電機、傳動機構和滾輪等組成。接收到E21S或DAC-360T數控系統的指令后，伺服電機驅動傳動機構，帶動滾輪轉動，從而將板材按照設定的速度和長度準確地輸送到剪切位置。本設備配備了先進的自動定位裝置，能夠快速準確地將板材定位到剪切起始位置，提高了剪切精度和效率。 刀具系統：刀具系統是剪板機的核心部件，由上刀片和下刀片組成。上刀片安裝在滑塊上，滑塊通過液壓或機械驅動裝置實現上下運動。下刀片固定在工作臺上，與上刀片配合完成剪切動作。當板材輸送到指定位置后，數控系統發出信號，驅動裝置推動滑塊向下運動，使上刀片與下刀片閉合，利用刀片的鋒利刃口對板材進行剪切。刀片的材質通常為高強度合金鋼，經過特殊的熱處理工藝，具有良好的耐磨性和韌性，能夠保證在長時間的剪切工作中保持鋒利，從而保證剪切質量。 壓料裝置：在剪切過程中，為了防止板材在剪切力的作用下發生移動或翹起，影響剪切精度，剪板機配備了壓料裝置。壓料裝置一般位于刀具的前方，由壓料缸和壓料板組成。在剪切前，壓料缸驅動壓料板向下運動，將板材緊緊壓在工作臺上，確保板材在剪切過程中保持穩定。 回程裝置：完成一次剪切動作后，驅動裝置帶動滑塊向上回程，回到初始位置，準備下一次剪切。同時，送料裝置根據設定的參數，繼續輸送板材，進入下一個剪切循環。 通過數控系統對送料、刀具、壓料等各個裝置的精確控制，數控閘式剪板機能夠?qū)崿F(xiàn)對不同厚度、長度和材質的板材進行高效、精確的剪切加工，廣泛應用于機械制造、汽車工業、電子設備等多個領域。

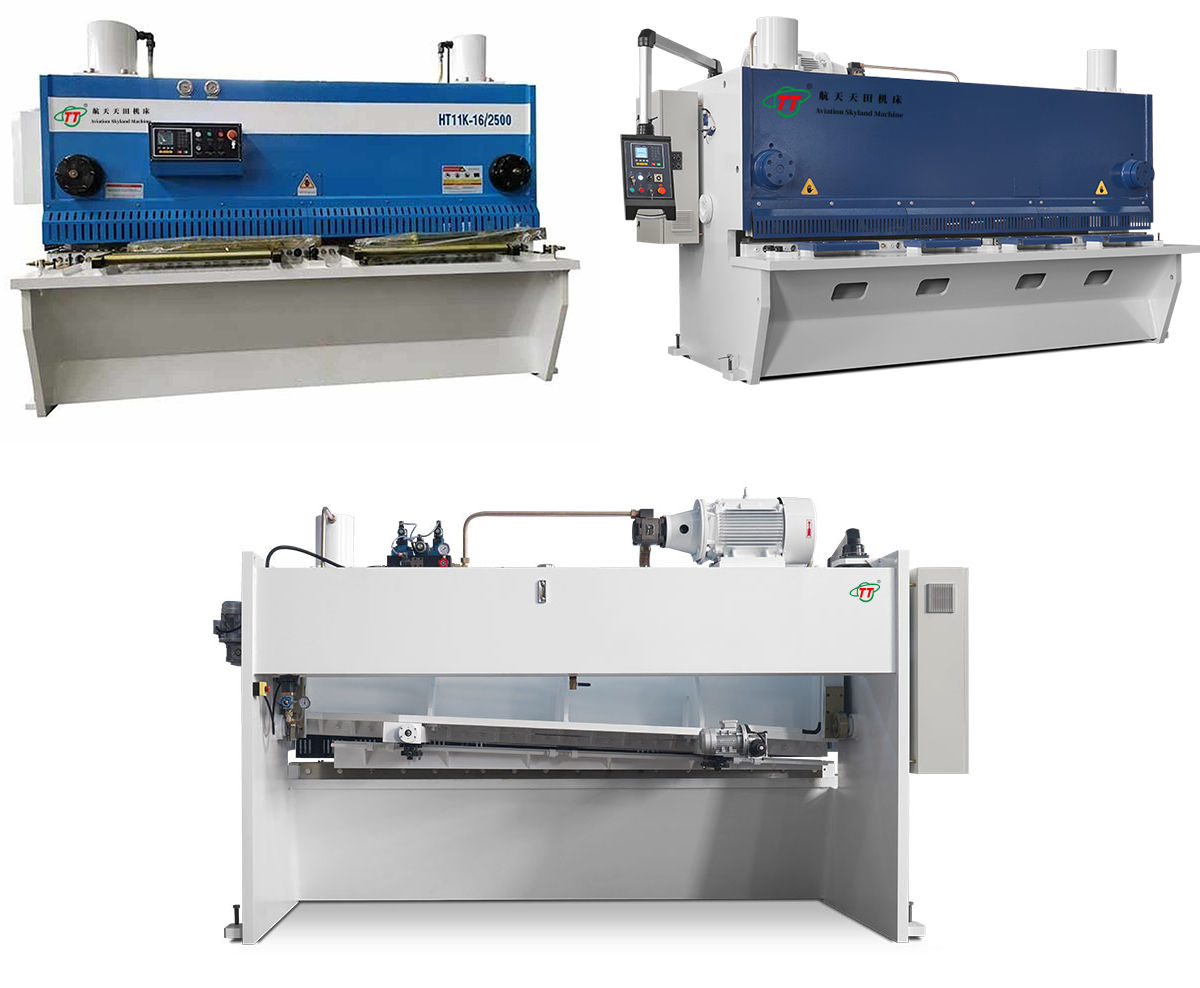

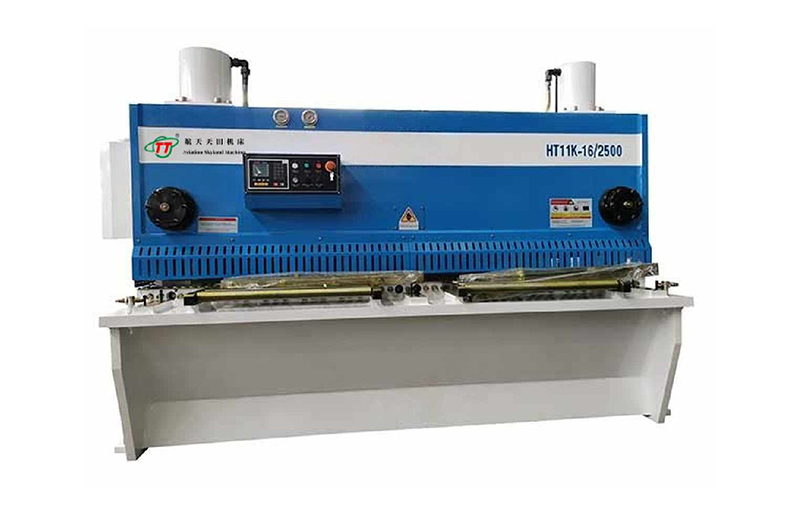

一、HT11K-E21S或DAC-360T系列數控液壓閘式剪板機特點：

性能特點

1、采用全鋼板焊接結構，振動消除應力，具有很好的剛性與穩定性。
2、采用滾珠絲桿和直線導軌，伺服控制，定位精度高。
3、串聯油缸使機床在剪切時，剪切角不會變動。
4、蓄能器回程平穩，迅速。
5、刀片間隙自動調整，準確、迅速、方便。
6、剪切角可調，減少板料扭曲變形。
7、電動后擋料、位置顯示器，方便又準確。
8、滾軸式工作臺，減少板料劃傷，并可減少摩擦力。
9、本設備采用E21S或DAC-360T數控系統。

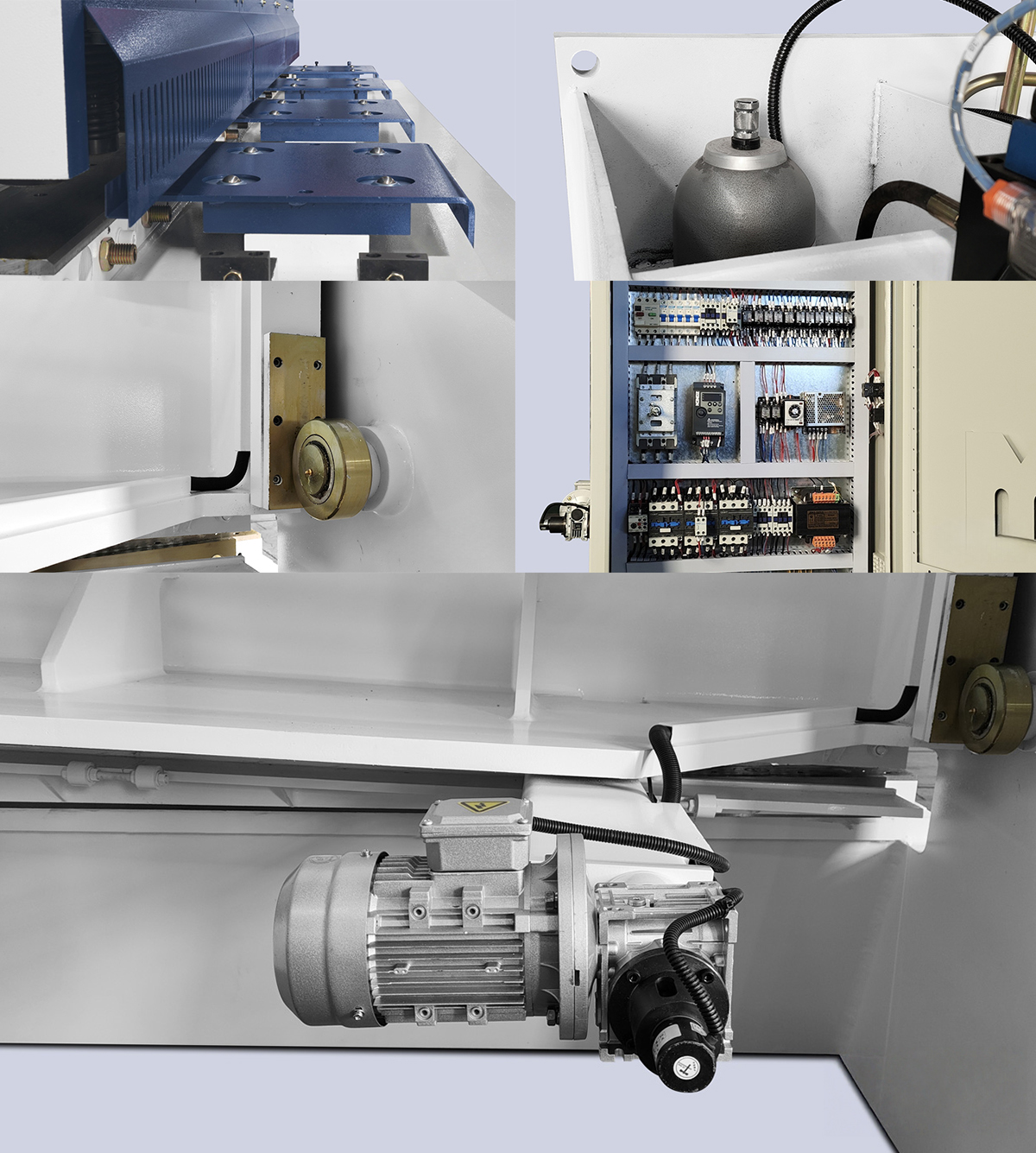

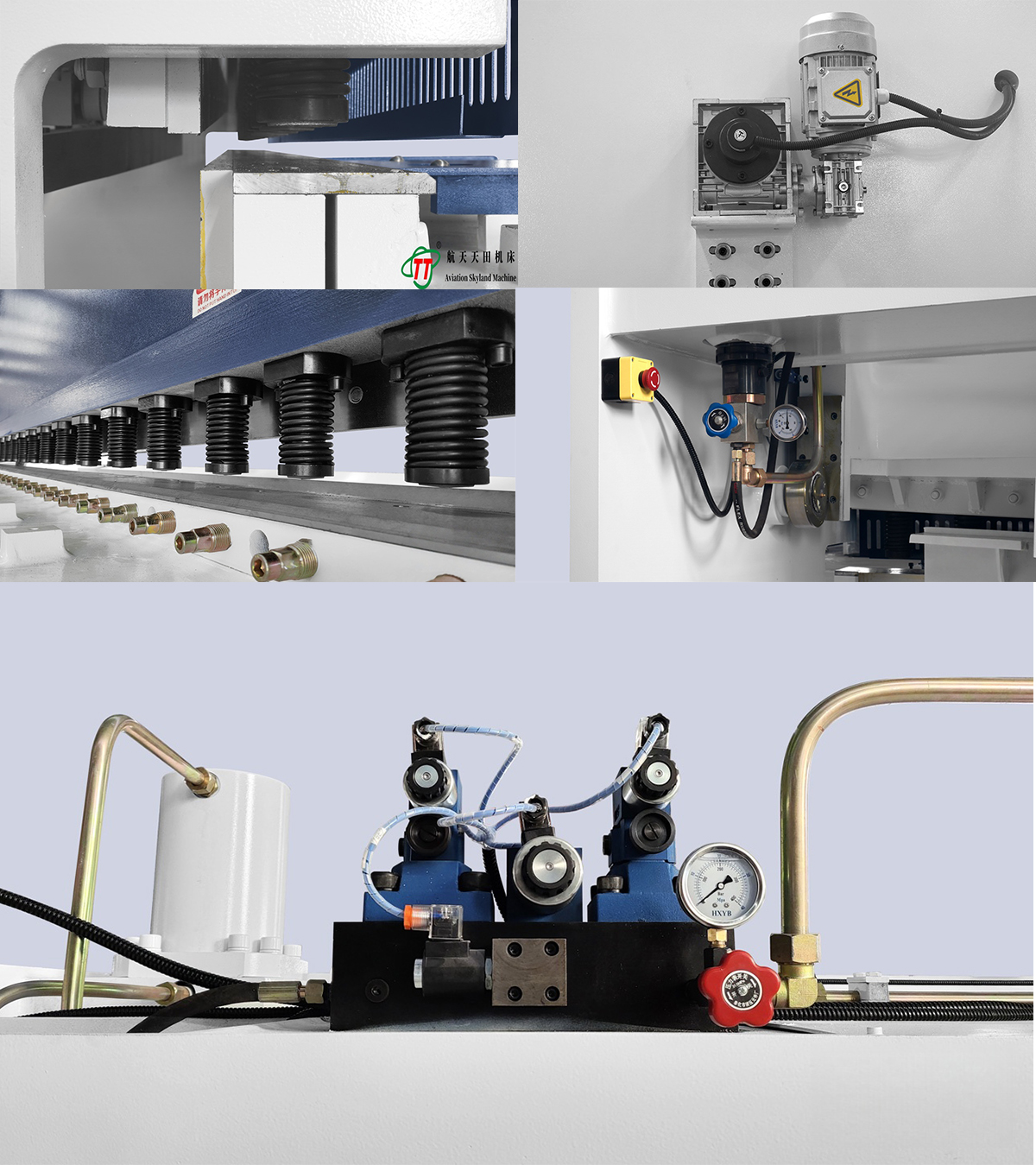

設備主要組件：

1）液壓回路：上海高壓泵有限公司

2）電器元件：歐姆龍電器

3）按鍵：歐姆龍電器

4）油泵：優質品牌的內嚙合齒輪泵

5）變壓器：歐姆龍

6）油缸：裕華 鎳鉻合金氣缸

7）電氣繼電器：正泰集團股份有限公司/歐姆龍電器
