1. 動力傳動

2. 剪切機構

• 上下刀片：上刀片固定在滑塊（動刀）上，下刀片固定在工作臺上（定刀），兩者形成一定的剪切角度（通常為 1°–6°）和刀片間隙（可根據材料厚度調節）。

• 材料定位：待剪切的材料放置在工作臺上，通過后擋料（材料定位裝置）和壓腳固定，確保切割精度并防止剪切時材料移動。

3. 剪切過程

• 滑塊帶動上刀片向下移動時，壓腳先將材料壓緊。

• 上刀片繼續下降并接觸材料，施加剪切力。當應力超過材料的抗剪強度極限時，材料沿刀刃被切斷。

• 剪切完成后，滑塊帶動上刀片返回初始位置，壓腳松開材料，完成一個工作循環。

4. 間隙調節

5. 安全保護

機械剪板機的主要特點：

• 采用機械傳動，適用于中厚度板材的剪切（通常≤16mm）。

• 結構簡單、維護成本低，但厚板加工效率相比液壓剪板機較低。

• 常用于鈑金加工、金屬制造等行業。

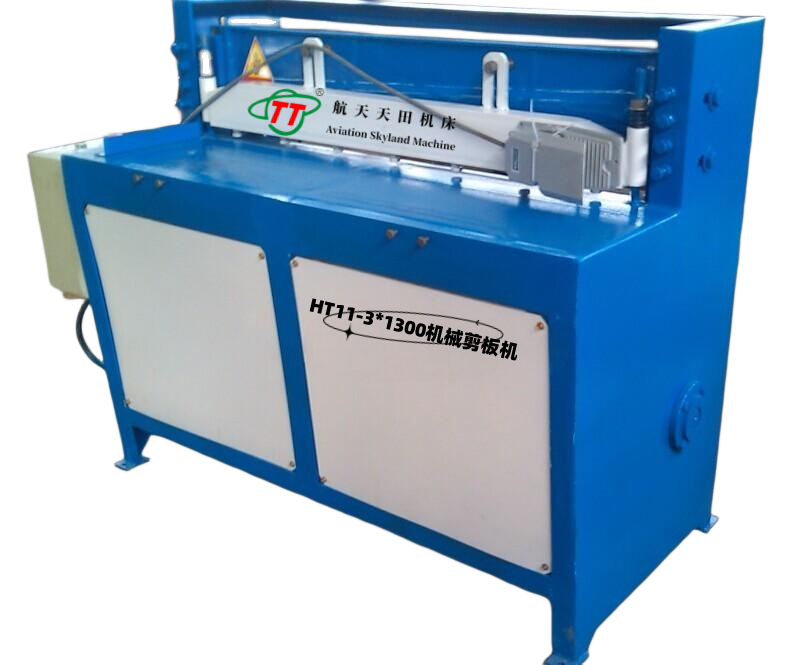

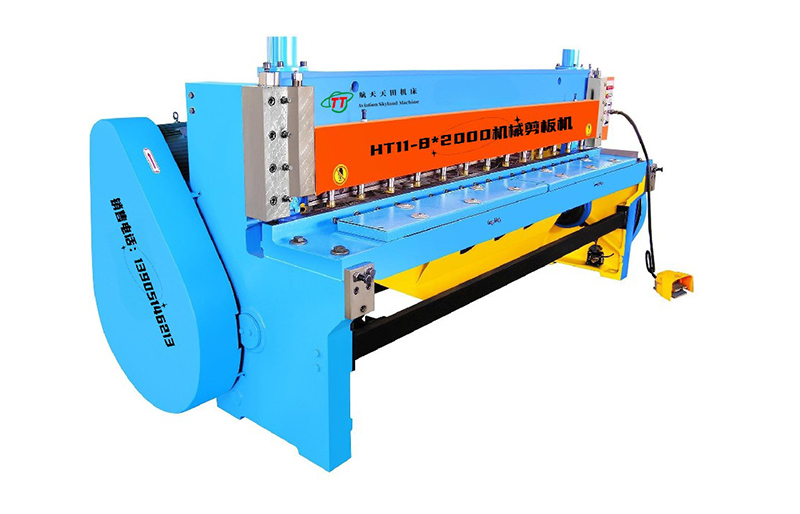

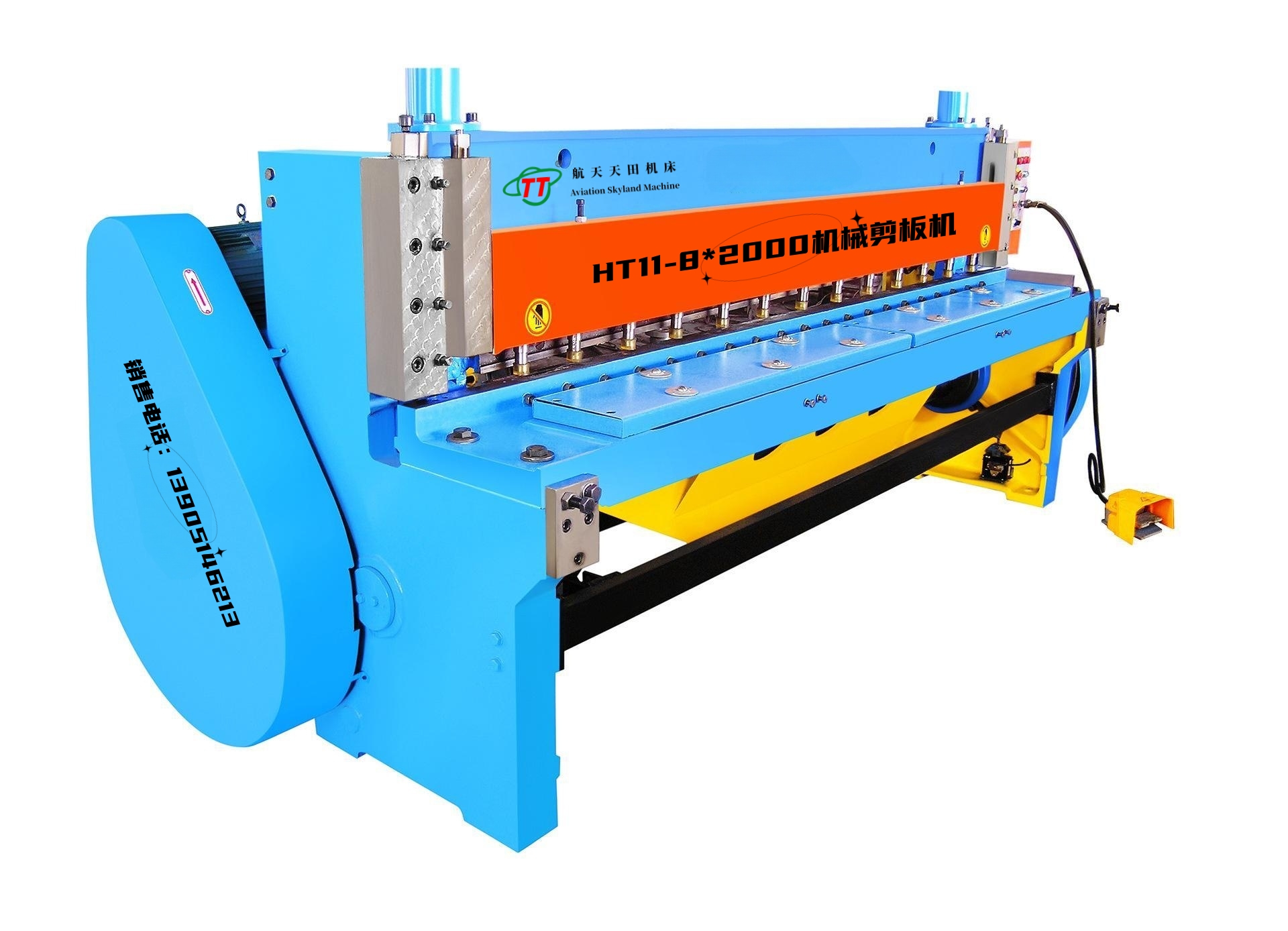

這一原理使 HT11 系列能夠穩定、高效地完成剪切工作，滿足鈑金加工的精度和產能需求
