HT11W 系列機械上調式三輥對稱式帶液壓卸料卷板機應用場地和特點的介紹：

應用場地

• 金屬結構加工車間：用于制造各種金屬結構件，如橋梁、建筑框架、機械外殼等。通過卷制不同規格的板材，為結構件的制造提供基礎部件。

• 壓力容器制造企業：在制造壓力容器時，需要將鋼板卷制成圓柱形或其他形狀的筒體。該卷板機能夠滿足壓力容器制造中對板材卷制精度和質量的要求，確保筒體的尺寸精度和表面質量，符合相關安全標準。

• 管道加工行業：對于一些大型管道的制造，需要將寬幅板材卷制成圓形管道。HT11W 系列卷板機可用于卷制不同直徑和壁厚的管道，廣泛應用于石油、化工、給排水等行業的管道制造。

• 船舶制造領域：船舶的船體結構中包含大量的曲面鋼板，需要通過卷板機將板材卷制出合適的形狀，以滿足船體外形和結構強度的要求。該卷板機在船舶制造中可用于卷制船側板、船底板等各種曲面構件。

特點

• 機械上調式結構：采用機械上調式設計，上輥可垂直升降，方便調整對板材的壓力和卷制曲率半徑。這種結構具有較高的剛性和穩定性，能夠承受較大的卷制力，適用于卷制各種厚度和材質的板材。

• 三輥對稱式布局：三個輥筒呈對稱分布，使得板材在卷制過程中受力均勻，能夠有效保證卷制后的圓筒或其他形狀的精度和圓度。同時，對稱式布局也便于操作和調整，提高了卷板機的工作效率。

• 液壓卸料裝置：配備液壓卸料系統，卸料過程平穩、安全、高效。通過液壓驅動，能夠精確控制卸料動作，避免在卸料過程中對卷制好的工件造成損傷。液壓卸料裝置大大減輕了工人的勞動強度，提高了生產效率，尤其適用于大型、重型板材卷制后的卸料作業。

• 廣泛的適用性：可以卷制多種材質的板材，如碳鋼、不銹鋼、合金鋼等，滿足不同行業對材料的要求。同時，能夠卷制不同厚度和寬度的板材，通過調整輥筒的間距和壓力，可以實現多種規格板材的卷制，具有較強的通用性和靈活性。

  操作簡便：該卷板機的控制系統設計合理，操作界面簡潔明了，工人經過簡單培訓即可熟練操作。具備多種操作模式，可根據實際生產需求選擇手動、半自動或自動操作，提高了設備的易用性和生產效率。

  高精度卷制：采用先進的加工工藝和高精度的零部件制造，保證了卷板機的各項精度指標。在卷制過程中，能夠精確控制板材的卷曲半徑和形狀精度，滿足各種高精度產品的卷制要求，為后續的加工和裝配提供了良好的基礎。

  板材卷制：

• 送料：將待卷制的板材送入三輥卷板機。一般通過人工或自動送料裝置，使板材前端進入上下輥之間的間隙。

• 預彎：三輥卷板機的上輥可以垂直升降，下輥固定，兩側輥可水平移動。預彎時，上輥下降，對板材端部施加壓力，兩側輥向中間移動，使板材端部產生一定的彎曲變形，形成預彎效果。這個過程主要是為了消除板材端部的直線段，使其在后續卷制過程中能夠更好地貼合輥筒。

• 卷制：預彎完成后，上輥繼續下降，使板材與上、下輥緊密接觸。然后，上輥或下輥（通常上輥可驅動）轉動，帶動板材在三個輥筒之間滾動。兩側輥通過水平移動調整位置，使板材逐漸卷曲成所需的曲率半徑。在卷制過程中，三個輥筒對板材施加的壓力和摩擦力使板材發生塑性變形，從而實現卷制工藝。

• 成型：隨著板材的不斷卷制，板材逐漸卷成圓筒形或其他形狀。通過控制上輥的升降、兩側輥的水平移動以及輥筒的轉動，可實現不同曲率半徑和形狀的卷制要求。

1. 液壓卸料：

• 液壓系統：該卷板機配備了液壓系統，主要由液壓泵、液壓缸、控制閥和油箱等組成。液壓泵提供動力，將液壓油從油箱中吸出并加壓，通過管路輸送到液壓缸。

• 卸料操作：當板材卷制完成后，上輥上升至一定高度，以確保卷制好的圓筒可以順利卸料。然后，啟動液壓卸料裝置，液壓油進入卸料液壓缸，推動液壓缸的活塞運動。液壓缸的活塞桿與卸料裝置（如卸料架或卸料輥）相連，活塞的運動帶動卸料裝置將卷制好的圓筒從卷板機的輥筒上卸下。在卸料過程中，液壓系統可以精確控制卸料裝置的動作，確保卸料平穩、安全，避免圓筒在卸料過程中受到損傷。

• 復位：卸料完成后，液壓系統將液壓缸的活塞收回，使卸料裝置恢復到初始位置，準備下一次卷制和卸料操作。

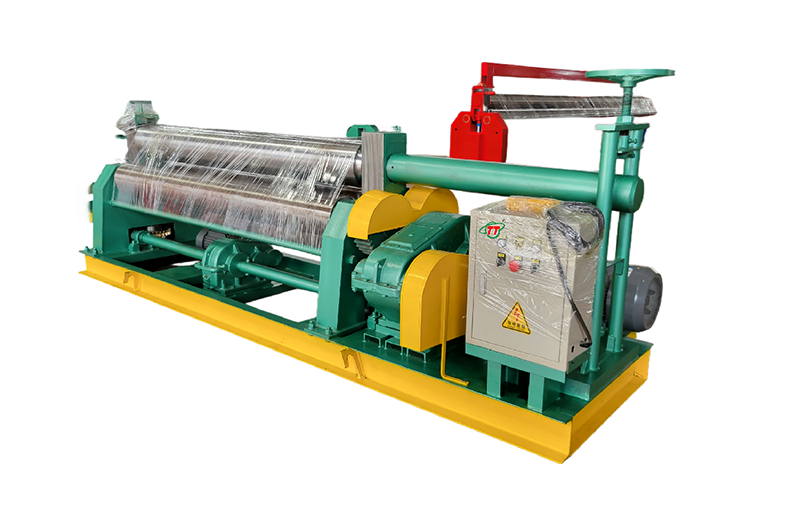

HT11W系列機械上調式三輥對稱式卷板機

 HT11W系列機械上調式對稱三輥卷板機為結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過絲桿絲母蝸桿傳動而獲得，兩下輥?zhàn)餍D(zhuǎn)運動，通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩。該機缺點是板材端部需借助其它設備進行預彎。
